Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2022
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq732994
- Banca
- FUNDATEC
- Órgão
- SPGG - RS
- Ano
- 2022
- Nível
- Superior
- Cargo
- Analista Engenheiro - Engenharia Elétrica

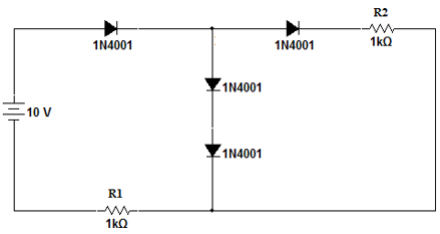

Para o circuito da figura a seguir, considere Vdiodo de 0,7V. As correntes nos resistores R1 e R2 são, respectivamente:
- A10 mA – 0A.
- B10 mA – 700 µA.
- C7900 µA – 0A.
- D7900 µA – 700 µA.
- E8 mA – 0A.
