Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — FUNDATEC 2022
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- qq733323
- Banca
- FUNDATEC
- Órgão
- SPGG - RS
- Ano
- 2022
- Nível
- Superior
- Cargo
- Analista de Sistemas

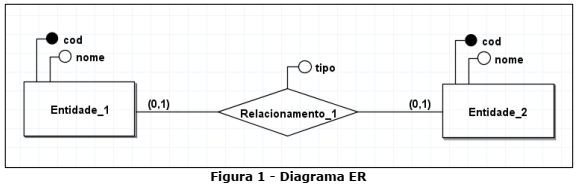

Considere o diagrama Entidade-Relacionamento (ER) da Figura 1 abaixo, construído no software brModelo versão 3.31:
Agora, considere as implementações abaixo:Implementação 1:Entidade_1 (cod1, nome, cod2, tipo)cod2 referencia Entidade_2Entidade_2 (cod2, nome)Implementação 2:Entidade_1 (cod1, nome)Entidade_2 (cod2, nome, cod1, tipo)Cod1 referencia Entidade_1Implementação 3:Entidade_1 (cod1, nome)Entidade_2 (cod2, nome)Entidade_3 (cod1, cod2, tipo)cod1 referencia Entidade_1cod2 referencia Entidade_2Quais implementações representam corretamente o diagrama ER da Figura 1?
Agora, considere as implementações abaixo:Implementação 1:Entidade_1 (cod1, nome, cod2, tipo)cod2 referencia Entidade_2Entidade_2 (cod2, nome)Implementação 2:Entidade_1 (cod1, nome)Entidade_2 (cod2, nome, cod1, tipo)Cod1 referencia Entidade_1Implementação 3:Entidade_1 (cod1, nome)Entidade_2 (cod2, nome)Entidade_3 (cod1, cod2, tipo)cod1 referencia Entidade_1cod2 referencia Entidade_2Quais implementações representam corretamente o diagrama ER da Figura 1?- AApenas I.
- BApenas II.
- CApenas III.
- DApenas I e II.
- EI, II e III.
