Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2022

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
qq733688
Banca
FUNDATEC
Órgão
SUSEPE-RS
Ano
2022
Nível
Superior
Cargo
Técnico Superior Penitenciário - Engenharia Elétrica

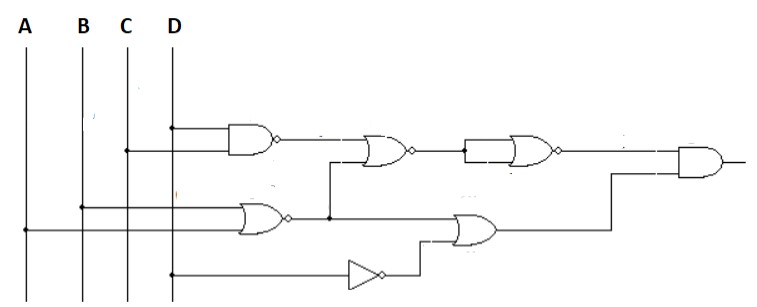

Determine a expressão booleana para o circuito a apresentado na imagem a seguir:Imagem associada para resolução da questão
  1. A(/(CD) + (A+B)) . ( /(A+B) + /D).
  2. B/((CD) + /(A+B)) . ( /(A+B) + /D).
  3. C(/(CD) + /(A+B)) + ( /(A+B) + /D).
  4. D(/(CD) + /(A+B)) . ( /(A+B) + /D).
  5. E(/(CD) + /(A+B)) . ( /(A+B) + D).
Revelar gabarito e comentário

GabaritoD — (/(CD) + /(A+B)) . ( /(A+B) + /D).

Link permanente: /questoes/qq733688
