Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2022

Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
Código
qq733692
Banca
FUNDATEC
Órgão
SUSEPE-RS
Ano
2022
Nível
Superior
Cargo
Técnico Superior Penitenciário - Engenharia Elétrica

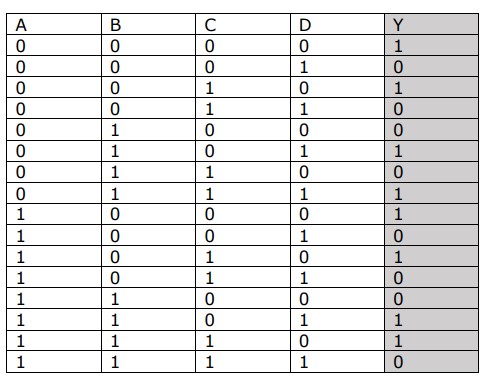

Para a tabela a seguir, determine a equação simplificada por mapa de Karnaugh.Imagem associada para resolução da questão
  1. AY = BD + /B/D.
  2. BY = B/D + /BD.
  3. CY = AC + /A/C.
  4. DY = A/D + /AD.
  5. EY = /BD + B/D.
Revelar gabarito e comentário

GabaritoA — Y = BD + /B/D.

Link permanente: /questoes/qq733692
