Questão de Engenharia Elétrica — Circuitos Elétricos na Engenharia Elétrica — FUNDATEC 2022
Engenharia ElétricaCircuitos Elétricos na Engenharia Elétrica
- Código
- qq733693
- Banca
- FUNDATEC
- Órgão
- SUSEPE-RS
- Ano
- 2022
- Nível
- Superior
- Cargo
- Técnico Superior Penitenciário - Engenharia Elétrica

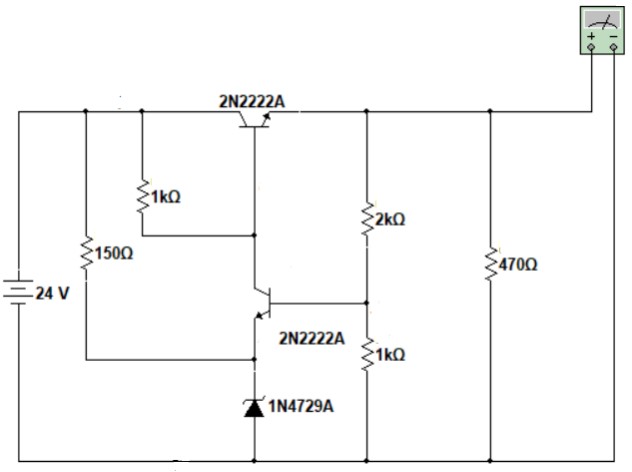

Para a fonte linear com realimentação apresentada na imagem a seguir, determine a tensão na carga de 470 Ω, sabendo que o diodo Zener 1N4749A possui tensão Vz = 3,6V. Considere o Vbe do transistor 2N2222 de 0,7V.
- A21V.
- B19V.
- C17V.
- D15V.
- E13V.
