Questão de Física — Eletricidade — FUNDEP (Gestão de Concursos) 2022
FísicaEletricidade
- Código
- qq736653
- Banca
- FUNDEP (Gestão de Concursos)
- Órgão
- UFJF
- Ano
- 2022
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Física - Edital nº 70

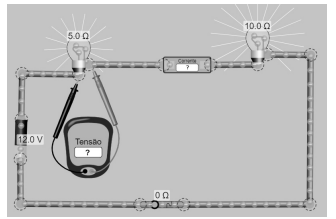

Um circuito elétrico em série é construído no simulador PHET Interactive Simulations, por um professor, durante sua aula de Física sobre Eletrodinâmica. A montagem é composta por uma fonte de 12 volts, duas lâmpadas cujas resistências são, R₁ = 5 ohms e R₂ = 10 ohms; fios de resistências desprezíveis e dois medidores elétricos, um voltímetro e um amperímetro, ideais, como pode ser visto na figura a seguir.
Montagem realizada no simulador. Disponível em: https://phet.colorado.edu/pt_BR/simulations/circuit-construction-kit-ac-virtual-lab. Acesso em: 24 maio 2022.As leituras do voltímetro e do amperímetro ficaram ocultas para que os alunos pudessem determinar tais valores. Nesse caso, de acordo com a proposta do professor, a leitura do
Montagem realizada no simulador. Disponível em: https://phet.colorado.edu/pt_BR/simulations/circuit-construction-kit-ac-virtual-lab. Acesso em: 24 maio 2022.As leituras do voltímetro e do amperímetro ficaram ocultas para que os alunos pudessem determinar tais valores. Nesse caso, de acordo com a proposta do professor, a leitura do- Aamperímetro é 15 A, uma vez que é dada pela resistência equivalente do circuito elétrico.
- Bamperímetro é 1,2 A, já que registra a corrente elétrica que flui apenas na lâmpada de 10 ohms.
- Camperímetro é 0,8 A, e sua resistência interna deve ser desprezível para não interferir no circuito.
- Dvoltímetro é 4 volts e a corrente elétrica deve passar pelo interior do instrumento e não pela lâmpada.
- Evoltímetro é 12 V, já que num circuito em série a tensão é igual em todos os dispositivos que o constitui.
