Questão de Engenharia Civil — Estruturas — FURG 2022

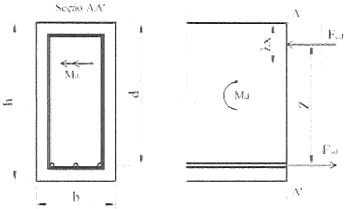

Na figura abaixo, são indicadas a seção transversal de uma viga de concreto armado com armadura simples e as resultantes das tensões da estrutura. O momento fletor solicitante de cálculo é Md, e As, é a área total da seção de armadura CA-50 (fyd = 43kN/cm²) tracionada.Dados:Md = 15.000kNcmBraço de alavanca Z = 50cmAtravés do equilibrio de momentos, determine As :

1. A2,48 cm²
2. B4,98 cm²
3. C6,98 cm²
4. D8,48 cm²
5. E10,08 cm²
