Questão de Gerência de Projetos — Áreas de conhecimento — IBADE 2022

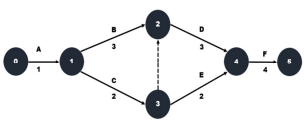

As tarefas são ordenadas através de caminhos. Para identificar o caminho crítico, deve-se percorrê-lo através dos nós (ou círculos), que somando os tempos de cada atividade, evidenciaremos o trabalho de maior duração.No exemplo abaixo, o caminho crítico está presente na alternativa:

1. AA – C – E – F, com duração de 9 horas.
2. BA – B – D – F, com duração de 11 horas.
3. CA – B – flecha imaginária (Pontilhada) – E – F, com duração de 10 horas.
4. DA – B – C – E – F, com duração de 12 horas.
5. EA – B – F, com duração de 12 horas.
