Questão de Engenharia Eletrônica — Sistemas de Controle — IF-PA 2022

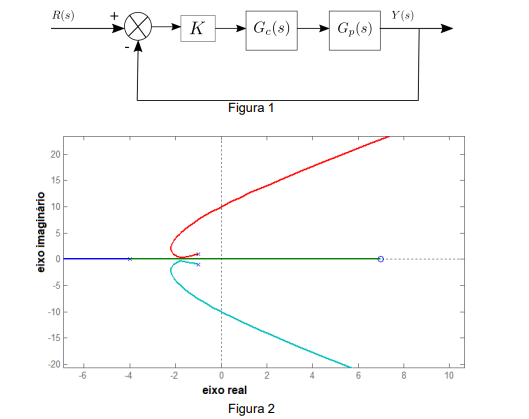

O método do Lugar Geométrico das Raízes (LGR), desenvolvido por Walter R. Evans (década de 1950), é bastante utilizado em projetos de controladores e compensadores para diferentes tipos de sistemas de controle. Considerando o sistema de controle em malha fechada, ilustrado pelo diagrama de blocos (Figura 1), e observando o gráfico do Lugar Geométrico das Raízes (Figura 2), respectivamente.Assinale a opção em que o gráfico do LGR está associado com o sistema de malha aberta KGc(????)Gp(s)

1. A
2. B
3. C
4. D
5. E
