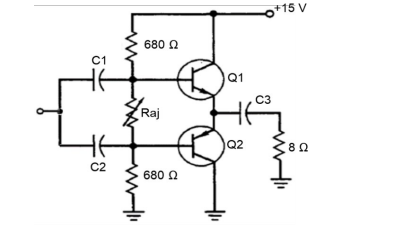

Na figura, representa-se o estágio de saída de um amplificador de potência na configuração push-pull classe B.
O resistor Raj é ajustado para eliminar a distorção de cruzamento zero na saída e estabelecer uma corrente quiescente igual a zero, sendo a tensão nos emissores de Q1 e Q2 igual 7,50 V. Considerar VBE = 0,7 V para cada transistor. Em relação ao circuito podese afirmar:I. A corrente através do resistor Raj é igual a 10 mA.II. Considerando-se a máxima excursão de tensão pico a pico na saída, a potência dissipada na carga de 8 Ω é de 3,52 W.III. O capacitor C3 é desnecessário no circuito, já que a tensão entre os emissores de Q1 e Q2 foi ajustada na metade da tensão da fonte de alimentação.Considerando as afirmativas acima, assinale a alternativa correta.
O resistor Raj é ajustado para eliminar a distorção de cruzamento zero na saída e estabelecer uma corrente quiescente igual a zero, sendo a tensão nos emissores de Q1 e Q2 igual 7,50 V. Considerar VBE = 0,7 V para cada transistor. Em relação ao circuito podese afirmar:I. A corrente através do resistor Raj é igual a 10 mA.II. Considerando-se a máxima excursão de tensão pico a pico na saída, a potência dissipada na carga de 8 Ω é de 3,52 W.III. O capacitor C3 é desnecessário no circuito, já que a tensão entre os emissores de Q1 e Q2 foi ajustada na metade da tensão da fonte de alimentação.Considerando as afirmativas acima, assinale a alternativa correta.- AI e II são verdadeiras
- BSomente I é verdadeira
- CSomente II é verdadeira
- DSomente III é verdadeira
- ETodas são verdadeiras
