Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — IF-PA 2022

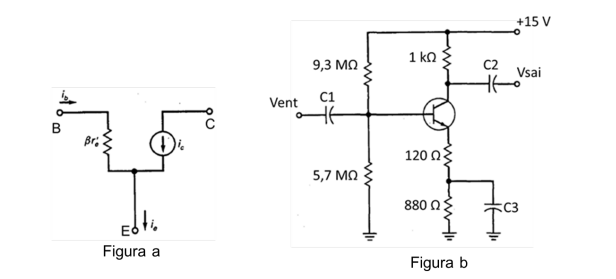

Um modelo para a análise de pequenos sinais para um transistor de junção bipolar é mostrado na figura a, sendo ib, ie e ic as correntes do sinal ac da base, emissor e coletor respectivamente, r’e é a resistência ac entre base e emissor dada por 25 mV/IE , sendo IE a corrente dc de polarização do emissor. Considerando-se o circuito amplificador de pequeno sinal dado na figura b com VBE = 0,7 V para o transistor, pode-se afirmar:I. C1 e C2 são os capacitores de acoplamento de entrada e saída respectivamente, evitando que as correntes dc de polarização fluam em direção a fonte de sinal de entrada e em direção a carga e C3 o capacitor de passagem do emissor que estabelece um ponto de terra ac na junção dos resistores de 120 e 880 ohm.II. O resistor de 120 Ω aumenta o ganho de tensão e estabiliza o mesmo contra variações no circuito, como, por exemplo, a substituição do transistor por outro de mesmo tipo.III. Considerando-se que β = 100 para o transistor e que a entrada do circuito é acionada por uma fonte de sinal ac de 5 mV com resistência de Thevenin de 500 Ω, então a tensão sobre uma carga de 1 kΩ conectada na saída é igual a 10 mVConsiderando as afirmativas acima, assinale a alternativa correta.

1. ASomente I é verdadeira
2. BTodas são verdadeiras
3. CSomente II é verdadeira
4. DI e III são verdadeiras
5. ESomente III é verdadeira
