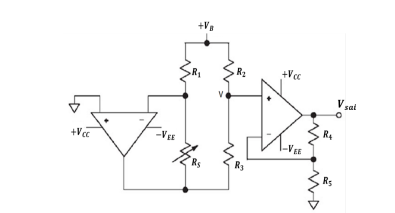

Na figura, representa-se um circuito de medição usando a ponte Wheatstone, que aciona um amplificador de tensão para se obter um nível de sinal compatível com o próximo estágio
+VB = 10 V é a tensão de alimentação da ponte, R1, R2 e R3 são resistores fixos iguais a 350 Ω, RS é um strain gage, com característica linear, de 350 Ω que é usado como um sensor de força e V a tensão de saída da ponte de medição. Supõe-se que o sensor pode ser tracionado ou comprimido, de acordo com o sentido de aplicação da força sobre o mesmo. Considera-se os amplificadores operacionais ideais, R4 = 99 kΩ e R5 = 1 kΩ. Supor em todos os casos que, na ausência de força aplicada ao sensor a ponte está em equilíbrio, e a saída do circuito é igual a 0 V e a aceleração da gravidade 10,0 m/s2. Em relação ao funcionamento do circuito, pode-se afirmar:I. A ponte de medição introduz uma não linearidade que não é corrigida pelo circuito, o que afeta a tensão de saída Vsai.II. Se uma força de 1 N provoca uma variação de +0,01% em RS a tensão de saída é Vsai = - 50,0 mVIII. Se uma massa desconhecida acionando o sensor, estabelece uma tensão de saída de – 250,0 mV, o valor da massa de 500 g.Considerando as afirmativas acima, assinale a alternativa correta.
+VB = 10 V é a tensão de alimentação da ponte, R1, R2 e R3 são resistores fixos iguais a 350 Ω, RS é um strain gage, com característica linear, de 350 Ω que é usado como um sensor de força e V a tensão de saída da ponte de medição. Supõe-se que o sensor pode ser tracionado ou comprimido, de acordo com o sentido de aplicação da força sobre o mesmo. Considera-se os amplificadores operacionais ideais, R4 = 99 kΩ e R5 = 1 kΩ. Supor em todos os casos que, na ausência de força aplicada ao sensor a ponte está em equilíbrio, e a saída do circuito é igual a 0 V e a aceleração da gravidade 10,0 m/s2. Em relação ao funcionamento do circuito, pode-se afirmar:I. A ponte de medição introduz uma não linearidade que não é corrigida pelo circuito, o que afeta a tensão de saída Vsai.II. Se uma força de 1 N provoca uma variação de +0,01% em RS a tensão de saída é Vsai = - 50,0 mVIII. Se uma massa desconhecida acionando o sensor, estabelece uma tensão de saída de – 250,0 mV, o valor da massa de 500 g.Considerando as afirmativas acima, assinale a alternativa correta.- ASomente I é verdadeira
- BSomente II é verdadeira
- CTodas são verdadeiras
- DSomente III é verdadeira
- EII e III são verdadeiras
