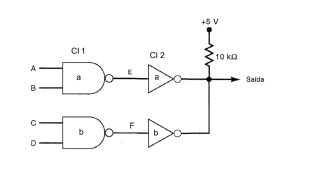

Dado o circuito TTL com:CI1 – SN74LS00 Quadruple 2-Input Positive-NAND GatesCI2 – SN7406 Hex Inverter Buffers/Drivers with Open-Collector High-Voltage Outputs
Em função das entradas A, B, C, e D, equação booleana de saída do circuito (S)
Em função das entradas A, B, C, e D, equação booleana de saída do circuito (S)- Aé: S = (A . B) + (C . D)
- Bé: S = A + B + C + D
- CNão é possível, pois ao ligar duas saídas no mesmo nó do circuito há conflito de nível de tensão (curto-circuito), caso as duas saídas sejam complementares.
- Dé: S = (A + B) . (C + D)
- Eé: S = A . B . C . D
