Questão de Engenharia Elétrica — Acionamentos e Controles Elétricos — IF-SP 2022
Engenharia ElétricaAcionamentos e Controles Elétricos
- Código
- qq760334
- Banca
- IF-SP
- Órgão
- IF-SP
- Ano
- 2022
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Área: Automação Industrial

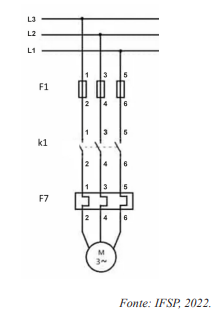

Para a proteção elétrica da partida de motores elétricos pode ser utilizada a seguinte configuração: seccionamento, proteção contra curto-circuito, proteção contra sobrecarga e dispositivo de manobras. Na figura a seguir, é apresentado um esquema elétrico de potência com determinados componentes elétricos que, integrados, fazem uma partida elétrica de um motor elétrico trifásico 220V.
Com relação à função desempenhada pelos componentes elétricos mostrados no esquema, assinale a alternativa correta:
Com relação à função desempenhada pelos componentes elétricos mostrados no esquema, assinale a alternativa correta:- AF1 representa os fusíveis de proteção do motor contra sobrecarga de corrente, k1 representa a seccionadora de liga e desliga o circuito e F7 representa o circuito de proteção conta falha terra.
- BF1 representa os fusíveis de proteção do motor contra altas correntes de sobrecarga, k1 representa o relê térmico de proteção do motor e F7 representa o circuito de proteção conta sobrecarga de corrente.
- CF1 representa os fusíveis de proteção térmica dos cabos contra correntes de curto-circuito, k1 representa a chave contatora de liga e desliga do motor e F7 representa o relê térmico de proteção do motor conta sobrecarga de corrente.
- DF1 representa os fusíveis de proteção térmica dos cabos contra correntes de sobrecarga, k1 representa a chave contatora de liga e desliga do motor e F7 representa o circuito de proteção do motor conta curto-circuito.
