Questão de Eletrônica — Análise de Circuitos — IF-SP 2022

EletrônicaAnálise de Circuitos
Código
qq760343
Banca
IF-SP
Órgão
IF-SP
Ano
2022
Nível
Médio
Cargo
Técnico de Laboratório - Área: Eletrônica

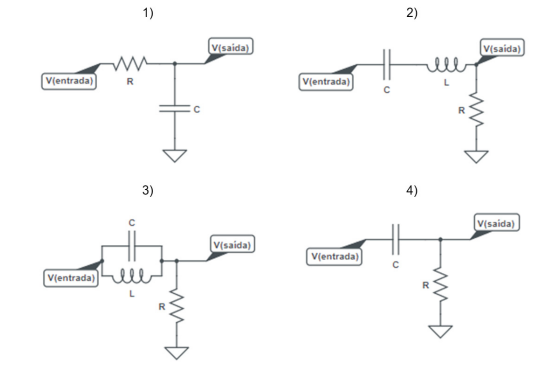

Em diversas áreas da eletrônica faz-se necessário separar e selecionar frequências ou faixas de frequências específicas para determinadas aplicações. Associando-se resistores, capacitores e indutores é possível se obter circuitos conhecidos como filtros passivos capazes de filtrar determinadas faixas de frequências, conforme necessidade. A figura a seguir mostra quatro diferentes tipos de filtros passivos:Imagem associada para resolução da questãoAssinale a alternativa correta quanto aos tipos de filtros apresentados:
  1. A1 – PASSA BAIXA; 2 – PASSA FAIXA; 3 – REJEITA FAIXA; 4 – PASSAALTA.
  2. B1 – PASSAALTA; 2 – PASSA FAIXA; 3 – REJEITA FAIXA; 4 – PASSA BAIXA.
  3. C1 – PASSA BAIXA; 2 – REJEITA FAIXA; 3 – PASSA FAIXA; 4 – PASSAALTA.
  4. D1 – PASSAALTA; 2 – REJEITA FAIXA; 3 – PASSA FAIXA; 4 – PASSA BAIXA.
Revelar gabarito e comentário

GabaritoA — 1 – PASSA BAIXA; 2 – PASSA FAIXA; 3 – REJEITA FAIXA; 4 – PASSAALTA.
