Questão de Eletrônica — Análise de Circuitos — IF-SP 2022

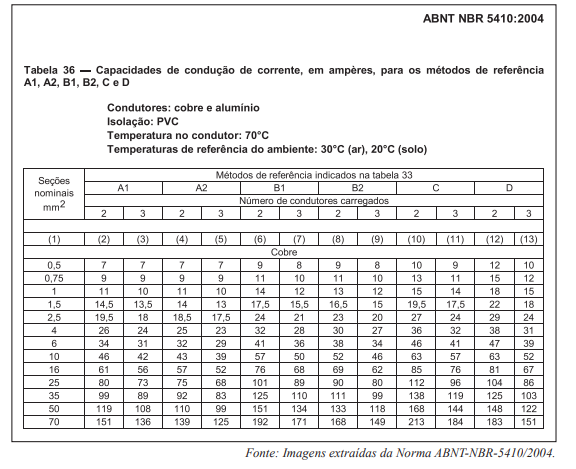

Com base na tabela da Norma NBR-5410/2004 – Instalações Elétricas de Baixa Tensão abaixo, dimensione a bitola mínima dos condutores fase, neutro e terra, respectivamente, de um circuito de 127V, monofásico, instalado em eletroduto embutido em alvenaria, ou seja, método de referência B1, sem nenhum outro circuito no mesmo eletroduto, cuja corrente de projeto é de 74 A. Considere o condutor de cobre e sua isolação em PVC.

1. A25 mm², 16 mm² e 16 mm²;
2. B25 mm², 25 mm² e 16 mm²;
3. C25 mm², 25 mm² e 25 mm²;
4. D16 mm², 16 mm² e 16 mm².
