Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — IF-SP 2022

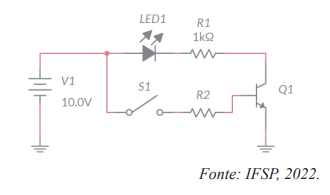

Uma micro chave unipolar (S1) fixada no painel de uma aeronave com capacidade de 2,0 mA precisa ser empregada para acender um led que ilumina um aviso. Esse led opera com uma corrente de 9,2 mA e apresenta uma queda de tensão em sua junção de 712,5 mV, quando aceso. Um TBJ com ganho 46 (β = 46), tensão de base igual a 840,0 mV (VB = 840,0 mV) e tensão coletor-emissor de saturação de 52,0 mV (VCE(SAT) = 52,0 mV) foi empregado para chavear o led e dessa forma ampliar a capacidade de corrente limitada da micro chave, conforme esquemático abaixo:Adotando um fator de saturação forçada de 10 no TBJ, qual é o valor comercial mais próximo para o resistor R2?

1. A4,7 kΩ
2. B5,1 kΩ
3. C47 kΩ
4. D51 kΩ
