Questão de Eletrônica — Análise de Circuitos — IF-SP 2022
EletrônicaAnálise de Circuitos
- Código
- qq760367
- Banca
- IF-SP
- Órgão
- IF-SP
- Ano
- 2022
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Área: Eletrônica

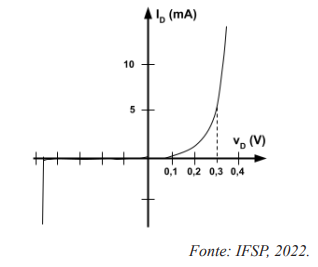

Um técnico recebeu a curva característica de funcionamento, ilustrado a seguir, de um diodo descaracterizado.

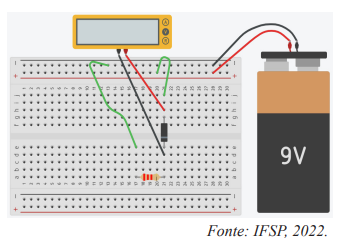

Considerando que as informações da curva característica pertencem ao diodo em teste e que, na montagem ilustrada abaixo, a resistência vale 2,2 kΩ e o circuito foi montado para aferição de funcionamento do diodo em teste, pede-se:A leitura do voltímetro, o material de fabricação do diodo e a corrente do circuito, respectivamente.
Considerando que as informações da curva característica pertencem ao diodo em teste e que, na montagem ilustrada abaixo, a resistência vale 2,2 kΩ e o circuito foi montado para aferição de funcionamento do diodo em teste, pede-se:A leitura do voltímetro, o material de fabricação do diodo e a corrente do circuito, respectivamente.- A0 V; germânio e 4,09 mA
- B0,1 V; silício e 4,04 mA
- C0,3 V; germânio e 3,95 mA
- D0,7 V; silício e 3,77 mA
