Questão de Engenharia Mecânica — Sistemas Mecânicos — IF-SP 2022
Engenharia MecânicaSistemas Mecânicos
- Código
- qq760372
- Banca
- IF-SP
- Órgão
- IF-SP
- Ano
- 2022
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Área: Mecânica

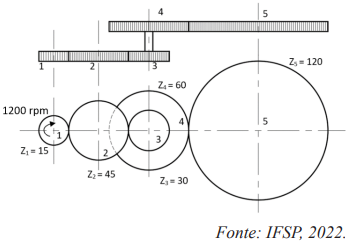

Na montagem de um dispositivo para ensaios em bancada, foi necessário reduzir a velocidade da saída do motor (1) até eixo (5) que aciona um dispositivo. A ilustração, a seguir, mostra a velocidade da saída do motor, assim como o trem de engrenagens montado que promoveram a redução de velocidade.
- Sendo Zn a quantidade de dentes de cada engrenagem.- A seta mostrada na engrenagem 1 indica o sentido de giro do eixo do motor.A velocidade e o sentido rotação do eixo (5) acoplado no dispositivo devem ser:
- Sendo Zn a quantidade de dentes de cada engrenagem.- A seta mostrada na engrenagem 1 indica o sentido de giro do eixo do motor.A velocidade e o sentido rotação do eixo (5) acoplado no dispositivo devem ser:- A300 rpm no sentido anti-horário.
- B600 rpm no sentido anti-horário.
- C300 rpm no sentido horário.
- D600 rpm no sentido horário
