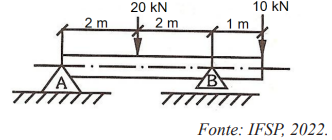

De forma básica, uma estrutura compreende um conjunto de elementos devidamente apoiados, que são utilizados para suportar possíveis esforços durante a sua respectiva aplicação. Em função dos vínculos (apoios) e das possíveis reações geradas, as estruturas podem ser classificadas como hipostáticas, isostáticas ou hiperestáticas. Analisando a figura abaixo, determine a classificação dessa estrutura e quais são os valores das reações no eixo vertical gerados nos vínculos A e B, de forma respectiva, e o sentido de atuação dessas reações em relação aos esforços de 20 kN e 10 kN, respectivamente. (Unidades em SI - Sistema Internacional de Unidades).
- AIsostática. Reação vertical em A = 22,5 kN e reação vertical em B = 7,5 kN e ambas as reações de vínculo atuam no sentido oposto em relação aos esforços aplicados.
- BIsostática. Reação vertical em A = 7,5 kN e reação vertical em B = 22,5 kN e ambas as reações de vínculo atuam no sentido oposto em relação aos esforços aplicados.
- CHiperestática. Reação vertical em A = 22,5 kN e reação vertical em B = 7,5 kN e ambas as reações de vínculo atuam no sentido oposto em relação aos esforços aplicados.
- DHiperestática. Reação vertical emA = 7,5 kN e reação vertical em B = 22,5 kN e ambas as reações de vínculo atuam no sentido oposto em relação aos esforços aplicados.
