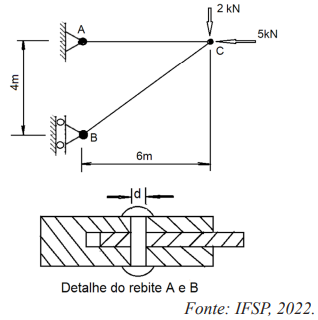

Os rebites são fixadores utilizados para unir duas ou mais peças permanentemente e a estrutura a seguir está fixada por meio desses rebites no ponto A e B e foi solicitado a um técnico em mecânica para que ele determinasse o diâmetro do rebite. A dimensão correta do rebite da estrutura abaixo, para que a mesma suporte as cargas de 2 kN e 5 kN aplicadas no ponto é:Dado: Tensão de cisalhamento admissível do material dos rebites = 10 MPa.Considere π = 3,14.
- A21,41 mm.
- B30,28 mm.
- C15,14 mm.
- D31,4 mm.
