Questão de Engenharia Civil — Estruturas — Instituto Consulplan 2022

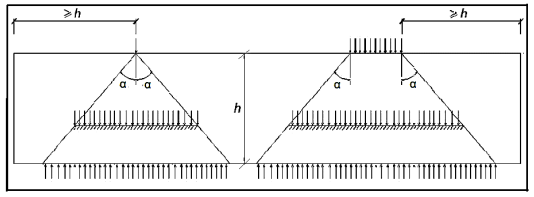

A análise das estruturas de alvenaria pode ser realizada considerando-se um comportamento elástico-linear para os materiais, mesmo para a verificação de estados-limite últimos. A consideração aproximada da não linearidade física pode ser realizada admitindo a rigidez dos elementos estruturais. A dispersão de qualquer ação vertical concentrada ou distribuída sobre um trecho de um elemento ocorre por uma inclinação α, em relação ao plano horizontal, podendo-se utilizar essa especificação tanto para a determinação da parte de um elemento que, efetivamente, trabalha para resistir a uma ação quanto para a parte de um carregamento que, eventualmente, atue sobre um elemento, conforme ilustra a imagem a seguir:Infere-se que o valor de α é igual a:

1. A15°
2. B30°
3. C45°
4. D60°
