Questão de Engenharia de Automação — Eletrônica para Engenharia de Automação — Instituto Consulplan 2022
Engenharia de AutomaçãoEletrônica para Engenharia de Automação
- Código
- qq771659
- Banca
- Instituto Consulplan
- Órgão
- Itaipu Parquetec
- Ano
- 2022
- Nível
- Superior
- Cargo
- Profissional de Engenharia Jr - Automação

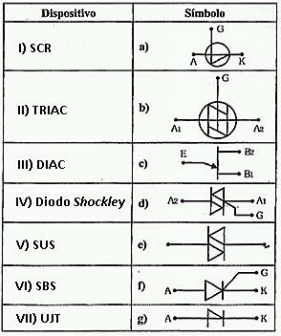

Na área de engenharia elétrica/automação, é possível encontrar circuitos eletroeletrônicos de controle de potência. Circuitos dessa natureza podem usar dispositivos chamados tiristores, que representam um conjunto de componentes eletrônicos. Nesse sentido, para além dos componentes principais [tiristores], encontram-se componentes acessórios usados nos disparos dos tiristores principais. Relacione adequadamente os dispositivos aos seus respectivos símbolos.
( ) SCR: Silicon Controlled Rectifier.( ) TRIAC: Triode Alternative Current.( ) DIAC: Diode Alternative Current.( ) Diodo Shockley: Diodo de quarto camadas.( ) SUS: Silicon Unilateral Switch.( ) SBS: Silicon Bilateral Switch.( ) UJT: Unijunction Transistor.A sequência está correta em
( ) SCR: Silicon Controlled Rectifier.( ) TRIAC: Triode Alternative Current.( ) DIAC: Diode Alternative Current.( ) Diodo Shockley: Diodo de quarto camadas.( ) SUS: Silicon Unilateral Switch.( ) SBS: Silicon Bilateral Switch.( ) UJT: Unijunction Transistor.A sequência está correta em- Aa, b, c, d, e, f, g.
- Bf, d, e, g, a, b, c.
- Cc, b, d, e, a, f, g.
- Dg, f, e, d, c, b, a.
