Questão de Não definido — Geral — Instituto Consulplan 2022

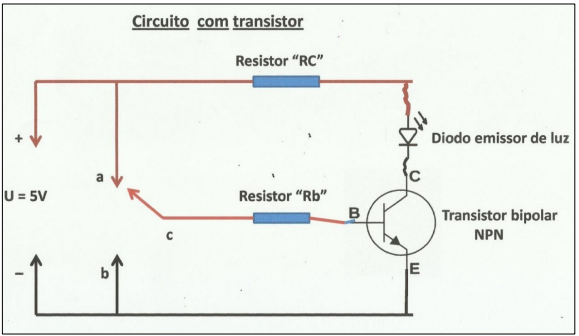

Em uma planta industrial há um CCM (Centro de Controle de Motores). Cada motor elétrico tem sua lógica de controle e proteção. A lógica de controle e proteção de certo motor é feita por sensores eletrônicos e a sinalização de defeitos realizada pelo diodo emissor de luz – Led do circuito apresentado. A lógica de controle e proteção comanda os contatos reversores – acb exibidos no circuito abaixo: quando tudo está normal – o ponto c se fecha com b e o Led estará apagado; quando existir defeito no motor – o ponto c se fecha com a e o defeito será sinalizado com Led aceso. A configuração transistorizada do circuito foi realizada a partir de um transistor bipolar NPN, de uso geral, com Vbe = 0,7 V e ganho de corrente Ic/Ib = 100; Vce de saturação igual a 0V (zero); fonte de alimentação com 5Vcc; Led que funciona com 2V e absorve uma corrente de 10 mA. (Desconsidere as perdas nos condutores do circuito.)Assinale os valores corretos de resistências para os resistores Rc e Rb.

1. ARc = 30 Ω e Rb = 47k Ω
2. BRc = 3k Ω e Rb = 43k Ω
3. CRc = 300 Ω e Rb = 43 Ω
4. DRc = 300 Ω e Rb = 43k Ω
