Para torquear um parafuso allen M12, de classificação 10.9, que possui uma resistência à tração máxima de, aproximadamente, 20.000 PSI; de acordo com a tabela, o torque de aperto recomendado para esse parafuso seria de 114,0 Nm.

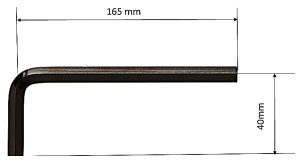

A chave allen utilizada para tal aperto é 10 mm e tem as dimensões, conforme a imagem a seguir:
Para o torque indicado na tabela, qual a força necessária para o maior comprimento do “L” e para o lado menor da chave, respectivamente?
A chave allen utilizada para tal aperto é 10 mm e tem as dimensões, conforme a imagem a seguir:Para o torque indicado na tabela, qual a força necessária para o maior comprimento do “L” e para o lado menor da chave, respectivamente?- AF ≅ 691 N e F ≅ 2850 N
- BF ≅ 69,1 N e F ≅ 285,0 N
- CF ≅ 6,91 N e F ≅ 28,50 N
- DF ≅ 6910 N e F ≅ 285 N
