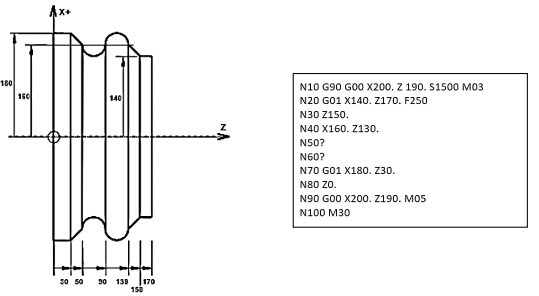

Para a usinagem em um torno CNC, foi exposto o desenho apresentado. Analise a programação CNC, comparando com o desenho, sabendo que a máquina CNC disponível possui torre traseira e o zero-peça está localizado no seguinte ponto indicado no desenho:
- AN50 G03 X160. Z90. R20.N60 G02 Z50.R20.
- BN50 G02 X160. Z90. R20.N60 G03 Z50.R20.
- CN50 G03 X80. Z90. R20.N60 G02 Z50 R20.
- DN50 G02 X80. Z90. R20.N60 G03 Z50. R20.
