Questão de Engenharia Eletrônica — Eletrônica Digital na Engenharia Eletrônica — Instituto Consulplan 2022

Engenharia EletrônicaEletrônica Digital na Engenharia Eletrônica
Código
qq771779
Banca
Instituto Consulplan
Órgão
Itaipu Parquetec
Ano
2022
Nível
Superior
Cargo
Profissional de Engenharia Jr - Simulação

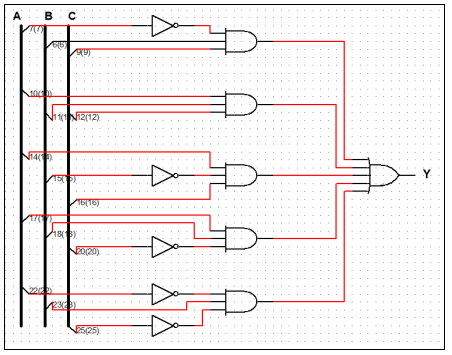

Uma expressão simplificada do circuito lógico apresentado é:Imagem associada para resolução da questão
  1. Ay = AB + C
  2. By = AC + B
  3. CImagem associada para resolução da questão
  4. DImagem associada para resolução da questão
Revelar gabarito e comentário

GabaritoB — y = AC + B
