Questão de Engenharia Eletrônica — Eletrônica Analógica na Engenharia Eletrônica — Instituto Consulplan 2022

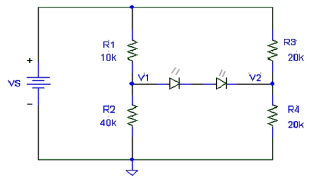

A ponte de Wheatstone é um circuito elétrico utilizado na realização de medidas precisas de resistência elétrica. É composta por quatro resistores, onde cada dupla forma um ramo; os ramos são alimentados pela mesma bateria. Tais ramos estão conectados através de algum componente, geralmente um medidor de corrente. Quando nenhuma corrente passa pelo medidor, implica que não há diferença de potencial entre os ramos do circuito. Nessa situação, é dito que a ponte se encontra em equilíbrio. Tal princípio faz com que a ponte de Wheatstone esteja presente em vários circuitos que necessitam de sensores bastante precisos, como sensores de pressão e balanças, por exemplo. A figura mostra uma ponte de Wheatstone com dois LEDs em série, ligando os dois ramos da ponte; observe:Dado que os LEDs são vermelhos, com tensão de barreira de potencial de 2,1 V cada, qual o valor mínimo de VS para que os diodos acendam?(Considere a segunda aproximação para os diodos.)

1. A8 V
2. B14 V
3. C16 V
4. D20 V
