Questão de Engenharia Mecânica — Sistemas Mecânicos — Instituto Consulplan 2022
Engenharia MecânicaSistemas Mecânicos
- Código
- qq772002
- Banca
- Instituto Consulplan
- Órgão
- Itaipu Parquetec
- Ano
- 2022
- Nível
- Médio
- Cargo
- Técnico I - Mecânica

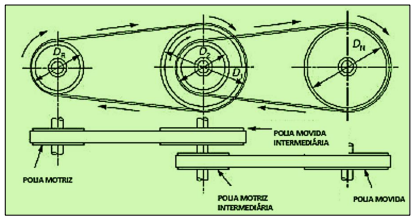

Para o sistema de levantamento da porta do vertedouro da represa é empregada a redução por um conjunto de correias-polias, conforme a imagem a seguir. A montagem da redução parte de uma polia motriz que está diretamente acoplada a um motor elétrico, que disponibiliza uma rotação de 1.000 rpm no eixo dessa polia.(Considere que os diâmetros das polias medem: DR = 200 mm; D₁ = 600 mm; D₂ = 150 mm; e, DN = 600 mm.)
A rotação e a velocidade tangencial da polia movida que irão recolher o cabo de aço da porta do vertedouro são, respectivamente:(Utilize duas casas decimais.)
A rotação e a velocidade tangencial da polia movida que irão recolher o cabo de aço da porta do vertedouro são, respectivamente:(Utilize duas casas decimais.)- AnN ≅ 83,33 RPM e VN ≅ 157,07 m/min.
- BnN ≅ 33,3 RPM e VN ≅ 157,07 mm/min.
- CnN ≅ 333,33 RPM e VN ≅ 627,69 m/min.
- DnN ≅ 833,33 RPM e VN ≅ 627,69 mm/min.
