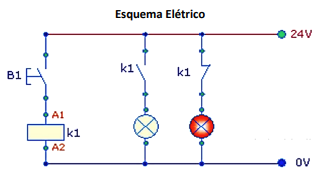

Em uma área industrial é necessário um aviso luminoso para indicar que uma máquina está trabalhando (ligada), ou que está parada (desligada), para evitar acidentes. Para tal situação de segurança, um circuito elétrico foi proposto pela engenharia de manutenção juntamente com a engenharia de segurança da empresa. O projeto sugerido está ilustrado a seguir:
De acordo com a descrição anterior, juntamente com o esquema elétrico, está correta a afirmação sobre a atuação do circuito em:
De acordo com a descrição anterior, juntamente com o esquema elétrico, está correta a afirmação sobre a atuação do circuito em:- APressionando o botão k1 energiza-se a lâmpada da esquerda (amarela) e também a lâmpada da direita (vermelha), os contatos se energizam simultaneamente para que as duas lâmpadas de aviso brilhem simultaneamente. Ao desligar os botões k1 tanto lâmpada da esquerda (amarela) apaga quanto a lâmpada da direita (vermelha). Assim, A1 e A2 cessam a corrente.
- BPressionando o botão B1 energiza-se a bobina k1 e seu contato NA fecha acendendo a lâmpada da esquerda (amarela), simultaneamente seu contato NF abre apagando a lâmpada da direita (vermelha), soltando o botão B1 retira-se a corrente da bobina e os contatos voltam a suas posições iniciais, ou seja, a lâmpada da esquerda (amarela) apaga e lâmpada da direita (vermelha) acende.
- CPressionando o botão B1 energiza-se a bobina k1 e os contatos apagam as lâmpadas tanto da esquerda (amarela) quanto a da direita (vermelha), desfazendo, dessa forma, a situação de segurança imposta pelo circuito. Soltando o botão B1 retira-se a corrente da bobina e os contatos voltam a suas posições iniciais, ou seja, a lâmpada da esquerda (amarela) juntamente com a lâmpada da direita (vermelha) acendem, estabelecendo o sinal de risco devido a máquina ligada.
- DPressionando o botão B1 energiza-se o relé k1 que energiza sua bobina, esse sistema elétrico permite a passagem elétrica de A1 até A2 fazendo com que haja uma intermitência de apagar e acender nas lâmpadas da esquerda (amarela) e da direita (vermelha); esse contato torna o aviso em forma de pisca que proporciona uma atenção superior. Desligando o botão B1, retira-se a corrente do relé e, consequentemente, da bobina; as lâmpadas apagam-se simultaneamente.
