Questão de Engenharia Civil — Desenho na Engenharia Civil — Instituto Consulplan 2022
Engenharia CivilDesenho na Engenharia Civil
- Código
- qq772035
- Banca
- Instituto Consulplan
- Órgão
- Itaipu Parquetec
- Ano
- 2022
- Nível
- Médio
- Cargo
- Técnico I - Projetista

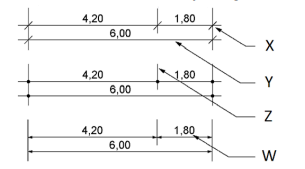

Em um projeto de engenharia, o responsável pelo desenho deve observar como precisam estar dispostas as cotas, para que este fique claro e limpo ao ser executado. As cotas devem ser indicadas utilizando-se o sistema métrico de medidas. Em um único desenho, deve-se utilizar a mesma unidade de medida. Considere a situação a seguir:
As letras X, Y, Z e W são, respectivamente:
As letras X, Y, Z e W são, respectivamente:- ALimites de linha de cota; linha de cota; linha de chamada; e, cifra.
- BLinha de cota; limites de linha de cota; linha de cifra; e, número.
- CLinha de cota; limites de linha de cota; linha de chamada; e, medida.
- DLimites de linha de cota; linha de cota; linha de transição da cota; e, medida.
