Questão de Banco de Dados — DER - Diagrama de Entidade e Relacionamento — Instituto Consulplan 2022
Banco de DadosDER - Diagrama de Entidade e Relacionamento
- Código
- qq772496
- Banca
- Instituto Consulplan
- Órgão
- PGE-SC
- Ano
- 2022
- Nível
- Médio
- Cargo
- Técnico em Informática - Edital nº 2

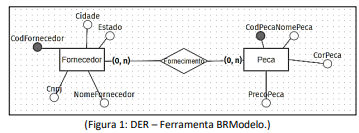

Fábio é o novo contratado da equipe de TI da Empresa TriploX para desenvolvimento de um software. Em seu primeiro dia de trabalho, a equipe lhe apresentou o Diagrama Entidade Relacionamento (DER) de um sistema de controle de fornecimento de peças e solicitou o desenvolvimento do banco de dados, conforme o modelo apresentado:
Conhecendo o modelo conceitual de dados, Fábio criou o banco de dados para o novo sistema apresentado no modelo textual:Fornecedor (CodFornecedor, NomeFornecedor, Cidade, Estado)Peca (CodPeca, NomePeca, CorPeca)Fornecimento (CodFornecedor, CodPeca, Quantidade)CodFornecedor referencia FornecedorCodPeca referencia PecaComo Fábio alterou a estrutura da tabela para criar as chaves primárias (PK) e estrangeiras (FK) da tabela Fornecimento?
Conhecendo o modelo conceitual de dados, Fábio criou o banco de dados para o novo sistema apresentado no modelo textual:Fornecedor (CodFornecedor, NomeFornecedor, Cidade, Estado)Peca (CodPeca, NomePeca, CorPeca)Fornecimento (CodFornecedor, CodPeca, Quantidade)CodFornecedor referencia FornecedorCodPeca referencia PecaComo Fábio alterou a estrutura da tabela para criar as chaves primárias (PK) e estrangeiras (FK) da tabela Fornecimento?- A(PK): alter table Fornecimento add primary key(CodFornecedor);(FK): alter table Fornecimento add foreign key (CodFornecedor)references Fornecedor(CodFornecedor);
- B(PK): alter table Fornecimento add primary key (CodFornecedor, CodPeca);(FK): alter table Fornecimento add foreign key (CodFornecedor) references Fornecimento (CodFornecedor);(FK): alter table Fornecimento add foreign key (CodPeca) references Peca(CodPeca);
- C(PK): alter table Fornecimento add primary key(CodFornecedor);(FK): alter table Fornecimento add foreign key (CodFornecedor, CodPeca) references Fornecedor, Peca;
- D(PK): alter table Fornecimento add primary key (CodFornecedor, CodPeca);(FK): alter table Fornecimento add foreign key (CodFornecedor, CodPeca) references Fornecedor, Peca;
- E(PK): alter table Fornecimento add primary key (CodFornecedor);(PK): alter table Fornecimento add primary key (CodPeca);(FK): alter table Fornecimento add foreign key (CodFornecedor) references Fornecimento;(FK): alter table Fornecimento add foreign key (CodPeca) references Peca;
