Questão de Eletricidade — Circuitos Elétricos em Eletricidade — LJ Assessoria e Planejamento Administrativo Limita 2022
EletricidadeCircuitos Elétricos em Eletricidade
- Código
- qq776165
- Banca
- LJ Assessoria e Planejamento Administrativo Limita
- Órgão
- Prefeitura de Buriticupu - MA
- Ano
- 2022
- Nível
- Médio
- Cargo
- Eletricista

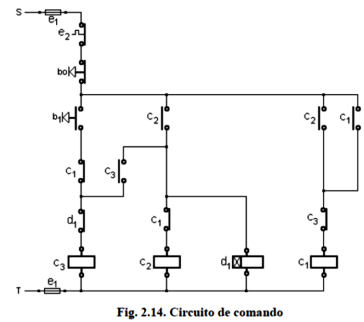

A sequência operacional de um circuito de comando para motores de indução, descrito e representado pelo esquema abaixo, refere-se a:
- Ligação: Pulsando-se o botão de comando b1, o contator c3 é ligado fechando seu contato de selo (NA), liga o contator c2 e o relé de tempo d1. O contato de selo de c2 fecha. O motor é ligado através do autotrafo trifásico em estrela e parte com tensão reduzida.- Comutação: Decorrido o tempo ajustado, ocorre o disparo, abrindo-se o contato NF de d1, desarmando o temporizador, o contato c3, e este fecha seu contato auxiliar NF, que aciona c1. E permanecerá ligado através de seu selo. Assim, ocorre a comutação para triângulo e o motor é alimentado a plena tensão.- Interrupção: Pulsando-se o botão b0, este se abrirá, desligará o contator c1 e o motor trifásico é desligado.- Segurança da chave: Os contatos NF de c1 e de c3 fazem o intertravamento do sistema.
- Ligação: Pulsando-se o botão de comando b1, o contator c3 é ligado fechando seu contato de selo (NA), liga o contator c2 e o relé de tempo d1. O contato de selo de c2 fecha. O motor é ligado através do autotrafo trifásico em estrela e parte com tensão reduzida.- Comutação: Decorrido o tempo ajustado, ocorre o disparo, abrindo-se o contato NF de d1, desarmando o temporizador, o contato c3, e este fecha seu contato auxiliar NF, que aciona c1. E permanecerá ligado através de seu selo. Assim, ocorre a comutação para triângulo e o motor é alimentado a plena tensão.- Interrupção: Pulsando-se o botão b0, este se abrirá, desligará o contator c1 e o motor trifásico é desligado.- Segurança da chave: Os contatos NF de c1 e de c3 fazem o intertravamento do sistema.- AChave Magnética de Partida Estrela-Triângulo.
- BChave Magnética de Partida Compensada com Reversão.
- CChave Magnética de Partida Direta Trifásica.
- DChave Magnética de Partida Compensada.
- EChave Magnética de Partida Revertida.
