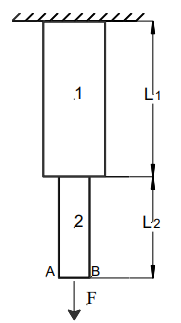

O seguinte sistema mecânico é formado pelas barras B1 e B2 rigidamente ligadas e perfeitamente engastadas. As barras são de materiais elásticos e as propriedades são Li, Si, Yi, Ei, respectivamente, comprimento, área da seção transversal, peso específico e módulo de elasticidade.
Sendo G1 e G2 os pesos das partes 1 e 2, respectivamente, o alongamento total
L do sistema vale:
Sendo G1 e G2 os pesos das partes 1 e 2, respectivamente, o alongamento total L do sistema vale:- AL₁/E₁S₁ (F + G₁ + G₂) + L₂/E₂S₂ (F + G₂)
- BL₁/E₁S₁ (2F + G₁) + L₂/2E₂S₂ [2(F + G₂) + G₁]
- CL₁/2E₁S₁ (2F + G₁) + L₂/E₂S₂ (2F + G₂)
- DL₁/E₁S₁ [2(F + G₂) + G₁] + L₂/E₂S₂ (F + G₂)
- EL₁/2E₁S₁ [2(F + G₂) + G₁] + L₂/2E₂S₂ (2F + G₂)
