Questão de Engenharia Civil — Estruturas — UFMT 2022

Engenharia CivilEstruturas
Código
qq805576
Banca
UFMT
Órgão
POLITEC-MT
Ano
2022
Nível
Superior
Cargo
Perito Oficial Criminal - Perfil: Engenharia Civil

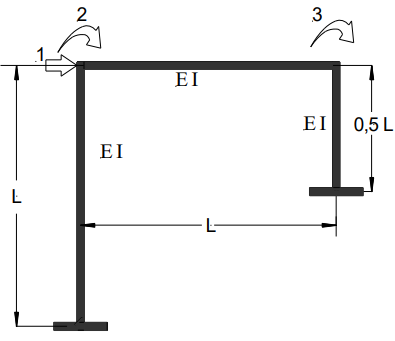

Considere um pórtico biengastado formado por dois pilares com altura L e 0,5L e uma trave também com comprimento L. Para descrever o comportamento desse pórtico pelo Processo dos Deslocamentos, definiram-se a coordenada de número 1, de translação do topo, e as duas coordenadas para o movimento de rotação dos nós existentes nas ligações da trave com os pilares, designadas 2 e 3, conforme a figura abaixo.Imagem associada para resolução da questãoSendo as rigidezes das barras constantes, os termos da diagonal principal da matriz de rigidez [K] valem
  1. AK11= 60/L³ E I; K22= 4/L E I; K33= 6/L E I
  2. BK11= 48/L³ E I; K22= 6/L E I; K33= 8/L E I
  3. CK11= 108/L³ E I; K22= 8/L E I; K33= 12/L E I
  4. DK11= 48/L³ E I; K22= 6/L E I; K33= 12/L E I
  5. EK11= 64/L³ E I; K22= 12/L E I; K33= 4/L E I
Revelar gabarito e comentário

GabaritoC — K11= 108/L³ E I; K22= 8/L E I; K33= 12/L E I

Link permanente: /questoes/qq805576
