Questão de Eletricidade — Eletrônica — UFU-MG 2022
EletricidadeEletrônica
- Código
- qq809169
- Banca
- UFU-MG
- Órgão
- UFU-MG
- Ano
- 2022
- Nível
- Médio
- Cargo
- Técnico de Laboratório - Eletricidade - Edital nº 145

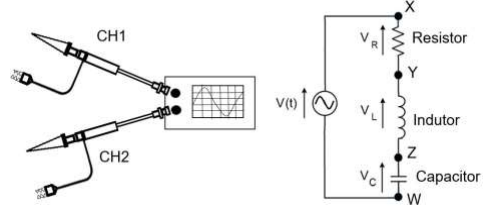

A figura a seguir representa um osciloscópio digital de dois canais, não independentes, para realizar medições em um circuito RLC, cujos elementos foram conectados em série para uma experiência laboratorial de circuitos elétricos. Analise as afirmações sobre este processo de medição e marque a alternativa INCORRETA.
- AO fator de atenuação deve ser ajustado no osciloscópio compatível com a atenuação da ponta de prova para garantir que os resultados da medição reflitam amplitude real do sinal medido.
- BPara visualizar simultaneamente a tensão no resistor VR no canal 1 e a tensão no indutor VL no canal 2 deve-se conectar a referência no ponto Y e acionar a função inverter no canal 2 do osciloscópio para que a medição esteja correta.
- CPara medir a tensão no resistor VR simultaneamente à tensão no capacitor VC basta conectar um canal entre os pontos X e Y e o outro canal entre os pontos Z e W.
- DA tensão no indutor VL estará adiantada 90º da tensão no resistor VR, pois, no resistor, a corrente está em fase com a tensão.
