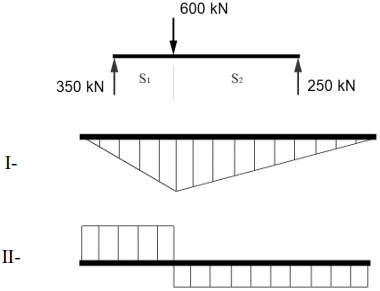

Analise a viga biapoiada a seguir, bem como os dois diagramas de esforços solicitantes internos:
Os diagramas I e II referem-se, respectivamente, aos de:
Os diagramas I e II referem-se, respectivamente, aos de:- AEsforço Cortante e Momento Fletor.
- BMomento Fletor e Esforço Cortante.
- CMomento Fletor e Momento Torsor.
- DMomento Torsor e Momento Fletor.
- EEsforço Cortante e Esforço Normal.
