Questão de Eletricidade — Instalações Elétricas em Eletricidade — Aroeira 2023

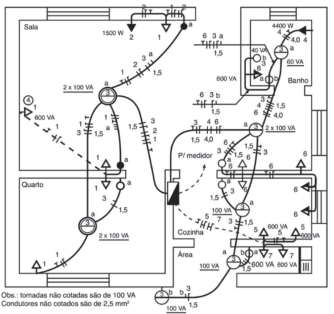

O dimensionamento de cabos é fundamental para garantir a segurança e eficiência das instalações elétricas. A norma NBR 5410 no Brasil aborda esse tema, enfatizando a importância de escolher o diâmetro adequado dos cabos condutores com base na corrente elétrica do circuito. Conhecer a corrente é essencial, pois evita superaquecimento, perdas de energia e riscos de incêndio. Além disso, outros fatores como a distância entre pontos e a tensão também influenciam no dimensionamento. Isso assegura que a instalação opere de modo seguro e conforme as normas, como a NBR 5410. Com base no exposto, some as potencias somente de pontos de iluminação assinalados, na planta de instalação elétrica em tensão de 220V, abaixo. Obtendo a potência total a use para encontrar a corrente com formula da potência elétrica (P(potência) = U(tensão) x I(Corrente)).Figura – Planta de instalação elétrica em tensão de 220V monofásica.

1. APotência Total = 900.00W, Corrente = 4.09A.
2. BPotência Total = 860.00W, Corrente = 3.91A.
3. CPotência Total = 940.00W, Corrente = 4.27A.
4. DPotência Total = 960W, Corrente = 4,36A.
