Questão de Eletrotécnica — Equipamentos e Componentes — Aroeira 2023

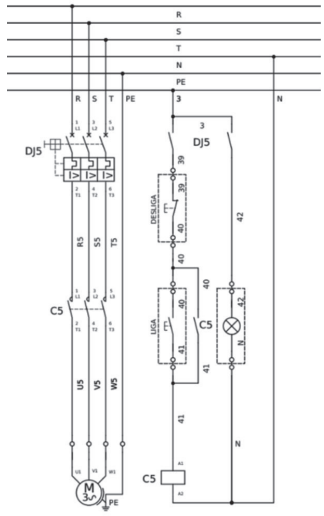

O motor elétrico, como um componente intrinsecamente ligado ao universo elétrico, requer a interação de múltiplos equipamentos para o pleno desempenho de suas funções. Esses equipamentos desempenham papéis de vital importância ao canalizar a energia elétrica, transformando-a com maestria em energia mecânica. Isso, por sua vez, viabiliza o movimento de máquinas, veículos e uma diversidade de aplicações industriais que sustentam o nosso mundo moderno. A figura abaixo apresenta de forma clara um diagrama trifilar que retrata o processo de partida direta de um motor elétrico. Dentre as opções fornecidas, selecione a alternativa que de maneira precisa, ordenada e correta elenca os equipamentos essenciais para a partida direta de um motor elétrico, seguindo o sentido da tensão primeiro no circuito de força e depois no circuito de comando.Figura – Partida Direta de Motor.

1. ADisjuntor, Soft Starter, Botões, Relé de Sobrecarga e Lâmpada.
2. BDisjuntor, Contatora, Botões, Contatora e Lâmpada.
3. CFusível, Relé Térmico, Botões, Contatora e Lâmpada.
4. DDisjuntor, Inversor de Frequência, Botões, Contatora e Lâmpada.
