Questão de Edificações — Desenho Técnico em Edificações — Avança SP 2023

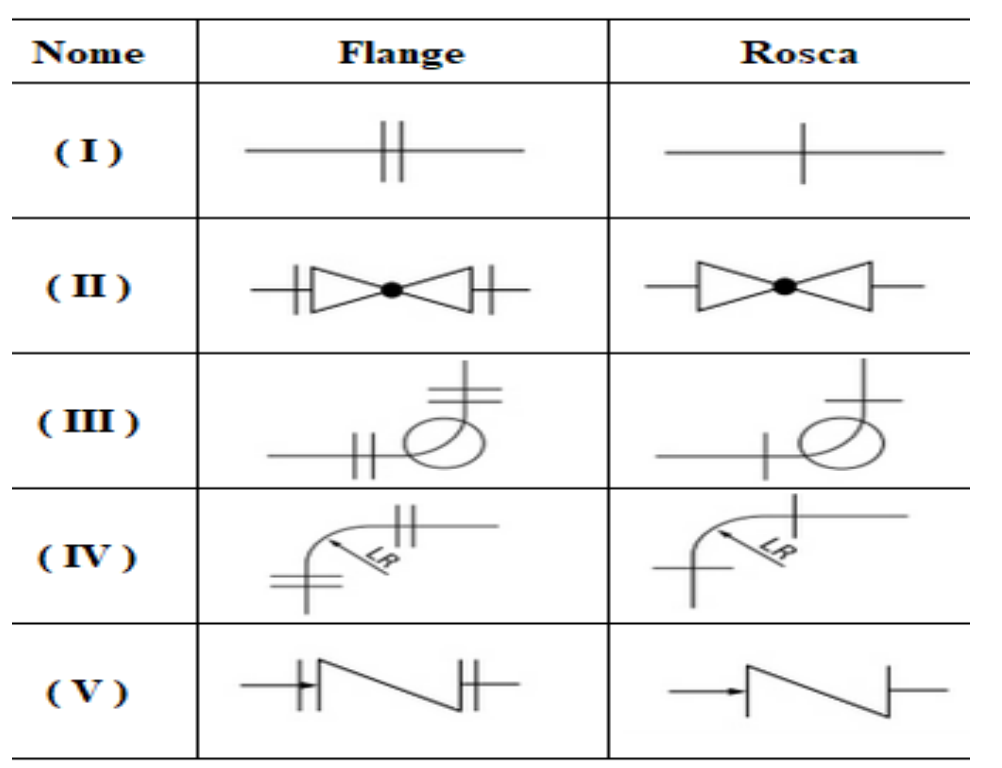

De acordo com a American National Standards Institute (ANSI), analise as figura adiante e marque a alternativa que descreve incorretamente o nome de algumas conexões utilizadas em projetos hidráulicos:

1. AI = Junta (ligação)
2. BII = Registro globo
3. CIII = Joelho duplo (saída para baixo)
4. DIV = Curva raio longo
5. EV = Registro de gaveta angular
