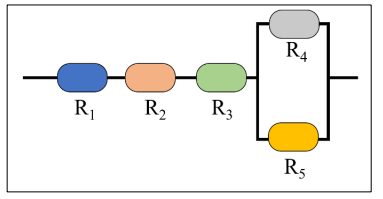

No circuito elétrico apresentado na imagem, os resistores R1, R2, R3, R4 e R5 têm resistências elétricas, respectivamente, iguais a 5Ω, 12 Ω, 2 Ω, 7 Ω e 10 Ω.
Considerando os dados fornecidos e a imagem, a resistência equivalente (em Ω) dessa associação de resistores será, aproximadamente, de:
Considerando os dados fornecidos e a imagem, a resistência equivalente (em Ω) dessa associação de resistores será, aproximadamente, de:- A12,0
- B17,0
- C36,0
- D2,00
- E19,2
