Questão de Mecânica — Desenho Técnico Mecânico — Avança SP 2023
MecânicaDesenho Técnico Mecânico
- Código
- qq833759
- Banca
- Avança SP
- Órgão
- Prefeitura de Araçariguama - SP
- Ano
- 2023
- Nível
- Médio
- Cargo
- Desenhista

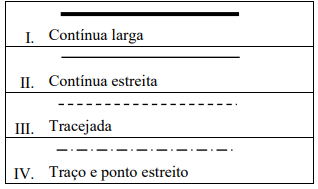

Para garantir a correta interpretação dos desenhos técnicos, os mesmos são sujeitos a normatizações e convenções.Assinale a alternativa que relaciona corretamente o tipo de linha e sua aplicação no desenho técnico:Tipos de linha
Aplicação geral( ) Contornos e arestas não visíveis( ) Contornos e arestas visíveis( ) Linhas de centro e de simetria( ) Linhas de cotas e linhas auxiliares
Aplicação geral( ) Contornos e arestas não visíveis( ) Contornos e arestas visíveis( ) Linhas de centro e de simetria( ) Linhas de cotas e linhas auxiliares- AIII, II, IV, I
- BIV, I, III, II
- CIII, I, IV, II
- DIII, IV, I, II
- EII, I, IV, III
