Questão de Engenharia Cartográfica — Instrumentos e Métodos de Medição — Avança SP 2023
Engenharia CartográficaInstrumentos e Métodos de Medição
- Código
- qq833993
- Banca
- Avança SP
- Órgão
- Prefeitura de Araçariguama - SP
- Ano
- 2023
- Nível
- Médio
- Cargo
- Topógrafo

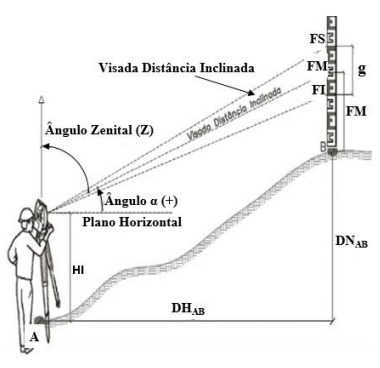

A figura adiante representa uma visada inclinada sendo calculada por um operador, onde:▪ FS = fio estadimétrico superior▪ FM = fio estadimétrico médio▪ FI = fio estadimétrico inferior▪ DH = distância horizontal▪ g = intervalo de leituras na mira (FS-FI)▪ Z = ângulo vertical Zenital
Interprete as afirmativas a seguir e escreva verdadeiro (V) ou falso (F) e assinale a alternativa correta:( ) Para obter a distância horizontal (DH) se for usado o ângulo α: DHa-b = 100 × g × cos² α( ) Para obter a distância horizontal (DH) se for usado o ângulo Z: DHa-b = 100 × g × sen² Z( ) Para obter o desnível (DN): se for usado o ângulo α: DNa-b = 50 × g × sen (2 × α) - FM + Hi( ) Para obter o desnível (DN): se for usado o ângulo Z: DNa-b = 50 × g × sen (2 × Z) - FM + Hi
Interprete as afirmativas a seguir e escreva verdadeiro (V) ou falso (F) e assinale a alternativa correta:( ) Para obter a distância horizontal (DH) se for usado o ângulo α: DHa-b = 100 × g × cos² α( ) Para obter a distância horizontal (DH) se for usado o ângulo Z: DHa-b = 100 × g × sen² Z( ) Para obter o desnível (DN): se for usado o ângulo α: DNa-b = 50 × g × sen (2 × α) - FM + Hi( ) Para obter o desnível (DN): se for usado o ângulo Z: DNa-b = 50 × g × sen (2 × Z) - FM + Hi- AV - V - V - V
- BF - V - V - F
- CV - F - F - V
- DV - V - V - F
- EF - F - F - F
