Questão de Eletricidade — Equipamentos Elétricos — CEFET-MG 2023
EletricidadeEquipamentos Elétricos
- Código
- qq842037
- Banca
- CEFET-MG
- Órgão
- CEFET-MG
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico Laboratório - Área Eletrotécnica

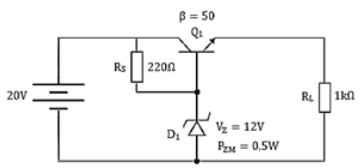

O circuito da figura abaixo refere-se a um regulador de tensão CC série que utiliza um diodo Zener como referência e um transistor para controlar a corrente de carga RL.
Considere que:I- A tensão base do transitor (Vbe) é 0,7V;II- A tensão Zener do diodo (VZ) é igual a 12V.A tensão disponível na carga (RL) é
Considere que:I- A tensão base do transitor (Vbe) é 0,7V;II- A tensão Zener do diodo (VZ) é igual a 12V.A tensão disponível na carga (RL) é- A8V.
- B11,3V.
- C12V.
- D12,7V.
- E20V.
