Questão de Eletricidade — Equipamentos Elétricos — CEFET-MG 2023
EletricidadeEquipamentos Elétricos
- Código
- qq842038
- Banca
- CEFET-MG
- Órgão
- CEFET-MG
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico Laboratório - Área Eletrotécnica

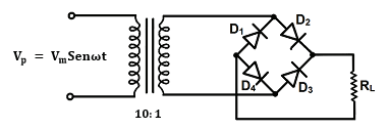

A figura abaixo representa um retificador não controlado.
Considere que uma tensão senoidal V p = VmSenωt seja aplicada ao primário do transformador com relação de transformação de 0,1 e que todos os elementos do circuito estejam dimensionados corretamente, sem apresentar perdas.Sobre esse circuito, assinale (V) para as afirmativas verdadeiras e (F) para as falsas.( ) A topologia do circuito corresponde a um retificador de onda completa que utiliza um transformador com derivação central.( ) Quando a tensão de entrada Vp for positiva, os diodos D2 e D4 estarão em condução.( ) A tensão reversa máxima sobre o diodo ocorre quando a tensão aplicada ao primário do transformador está no seu pico negativo e é igual a 0,1Vm.( ) Se o diodo D1 for desconectado, esse circuito se comportará como um retificador de meia onda.A sequência correta é
Considere que uma tensão senoidal V p = VmSenωt seja aplicada ao primário do transformador com relação de transformação de 0,1 e que todos os elementos do circuito estejam dimensionados corretamente, sem apresentar perdas.Sobre esse circuito, assinale (V) para as afirmativas verdadeiras e (F) para as falsas.( ) A topologia do circuito corresponde a um retificador de onda completa que utiliza um transformador com derivação central.( ) Quando a tensão de entrada Vp for positiva, os diodos D2 e D4 estarão em condução.( ) A tensão reversa máxima sobre o diodo ocorre quando a tensão aplicada ao primário do transformador está no seu pico negativo e é igual a 0,1Vm.( ) Se o diodo D1 for desconectado, esse circuito se comportará como um retificador de meia onda.A sequência correta é- AF, V, F, V.
- BV, F, V, V.
- CV, F, V, F.
- DF, V, F, F.
- EF, V, V, V.
