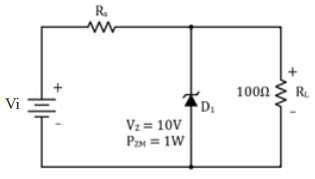

A figura abaixo corresponde a um circuito típico de regulador de tensão usando um diodo Zener.
Considere que:I- O diodo é ideal, com tensão Zener de 10V;II- A potência máxima que o Zener pode dissipar é de 1W;III- A corrente mínima para manter o Zener na região de ruptura equivale a 10% de sua corrente máxima IZM.Se a tensão de alimentação Vi for 14V e a carga resistiva RL forem fixas, o valor do resistor Rs que resulta em uma tensão regulada na carga de 10V é
Considere que:I- O diodo é ideal, com tensão Zener de 10V;II- A potência máxima que o Zener pode dissipar é de 1W;III- A corrente mínima para manter o Zener na região de ruptura equivale a 10% de sua corrente máxima IZM.Se a tensão de alimentação Vi for 14V e a carga resistiva RL forem fixas, o valor do resistor Rs que resulta em uma tensão regulada na carga de 10V é- A15Ω.
- B27Ω.
- C50Ω.
- D100Ω.
- E330Ω.
