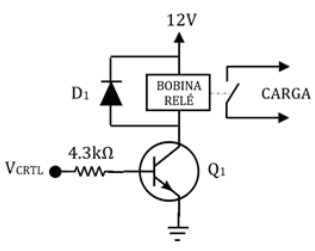

O objetivo do circuito representado abaixo é acionar o relé, que apresenta tensão nominal de bobina igual a 12V, utilizando um controle digital VCTRL.
Considere que:I- Quando VCTRL for igual a 5V, o transistor Q1 deverá entrar no modo de saturação fazendo com que a bobina do relé conduza uma corrente de 50mA;II- Sob essa condição de operação, o transistor Q1 apresentará VBE = 0,7 V e VCE = 0,2 V.Ao selecionar um transistor Q1 para a construção do circuito, deve-se garantir que o seu ganho β seja, no mínimo, igual a
Considere que:I- Quando VCTRL for igual a 5V, o transistor Q1 deverá entrar no modo de saturação fazendo com que a bobina do relé conduza uma corrente de 50mA;II- Sob essa condição de operação, o transistor Q1 apresentará VBE = 0,7 V e VCE = 0,2 V.Ao selecionar um transistor Q1 para a construção do circuito, deve-se garantir que o seu ganho β seja, no mínimo, igual a- A200.
- B100.
- C150.
- D50.
- E30.
