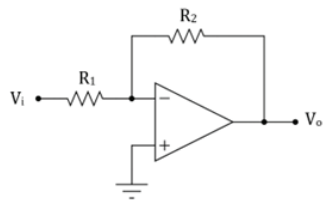

Considere um amplificador operacional ideal conectado conforme figura abaixo.
Analise as afirmações a seguir:I. Se as resistências de R1 e R2 forem iguais a zero, o amplificador apresentará um ganho unitário se comportando como um seguidor de tensão.II. Se R1 e R2 forem resistores, com o valor da resistência de R2 correspondendo ao dobro de R1, o circuito se comportará como um amplificador inversor com ganho -2.III. Se R2 for substituído por um capacitor, teremos o circuito básico de um integrador.Está(ão) correta(s) a(s) afirmativa(s)
Analise as afirmações a seguir:I. Se as resistências de R1 e R2 forem iguais a zero, o amplificador apresentará um ganho unitário se comportando como um seguidor de tensão.II. Se R1 e R2 forem resistores, com o valor da resistência de R2 correspondendo ao dobro de R1, o circuito se comportará como um amplificador inversor com ganho -2.III. Se R2 for substituído por um capacitor, teremos o circuito básico de um integrador.Está(ão) correta(s) a(s) afirmativa(s)- AI.
- BIII.
- CI e III.
- DII e III.
- EI, II e III.
