Questão de Eletricidade — Equipamentos Elétricos — CEFET-MG 2023
EletricidadeEquipamentos Elétricos
- Código
- qq842046
- Banca
- CEFET-MG
- Órgão
- CEFET-MG
- Ano
- 2023
- Nível
- Médio
- Cargo
- Técnico Laboratório - Área Eletrotécnica

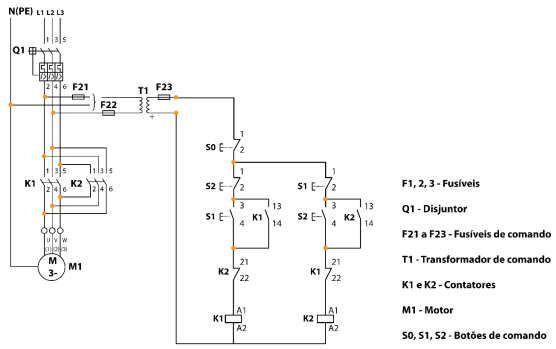

Considere o diagrama a seguir:
Enumere a sequência de funcionamento do diagrama.I. Botoeira S1 é liberada.II. Energiza-se o contator K1.III. K1 é mantido energizado pelo seu contato NA 13,14.IV. O motor M1 é desligado.V. O motor M1 parte.VI. Pressiona-se a botoeira S0.VII. Pressiona-se a botoeira S1.VIII.Todos os contatos de K1 mudam de estado.A sequência encontrada é
Enumere a sequência de funcionamento do diagrama.I. Botoeira S1 é liberada.II. Energiza-se o contator K1.III. K1 é mantido energizado pelo seu contato NA 13,14.IV. O motor M1 é desligado.V. O motor M1 parte.VI. Pressiona-se a botoeira S0.VII. Pressiona-se a botoeira S1.VIII.Todos os contatos de K1 mudam de estado.A sequência encontrada é- AI → II → III → IV → V → VI → VII → VIII
- BII → V → VII → VIII → III → I → IV → VI
- CVII → II → VIII → V → I → III → VI → IV
- DVII → I→ V → VIII → II → III → VI → IV
- EVII → V → I → II → III → VIII → VI → IV
