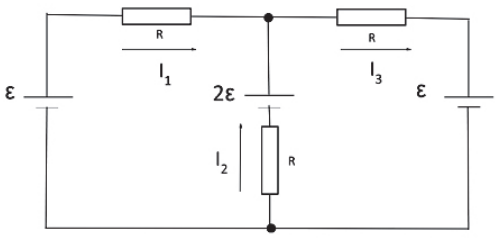

Considere o circuito abaixo:
As baterias das extremidades têm uma diferença de potencial igual a ε = 50V e a bateria central tem o dobro deste valor. Além disso, os resistores R são todos iguais a 10Ω.Os valores, em ampères, das correntes elétricas I₁, I₂ e I₃ indicadas no circuito elétrico acima são, respectivamente,
As baterias das extremidades têm uma diferença de potencial igual a ε = 50V e a bateria central tem o dobro deste valor. Além disso, os resistores R são todos iguais a 10Ω.Os valores, em ampères, das correntes elétricas I₁, I₂ e I₃ indicadas no circuito elétrico acima são, respectivamente,- A0,167 / – 0,167 / 0,33.
- B0,33 / 0,167 / 0,167.
- C1,67 / 1,67 / 3,33.
- D–1,67 / 3,33 / 1,67.
- E–1,67 / 1,67 / 3,33.
